新一代單波長激發(fā)能量色散Ｘ射線熒光光譜儀發(fā)售
珠寶玉石首飾國檢集團(tuán)深圳研究所有限公司（以下簡稱珠寶國檢集團(tuán)研究所）研發(fā)的黃金珠寶智能檢測科技產(chǎn)品，專門應(yīng)用于黃金珠寶時尚行業(yè)的新一代單波長激發(fā)能量色散Ｘ射線熒光光譜儀【見注釋1】——貴金屬成分分析儀HPG-2030和X Focus-α于2023年9月7日正式發(fā)售。

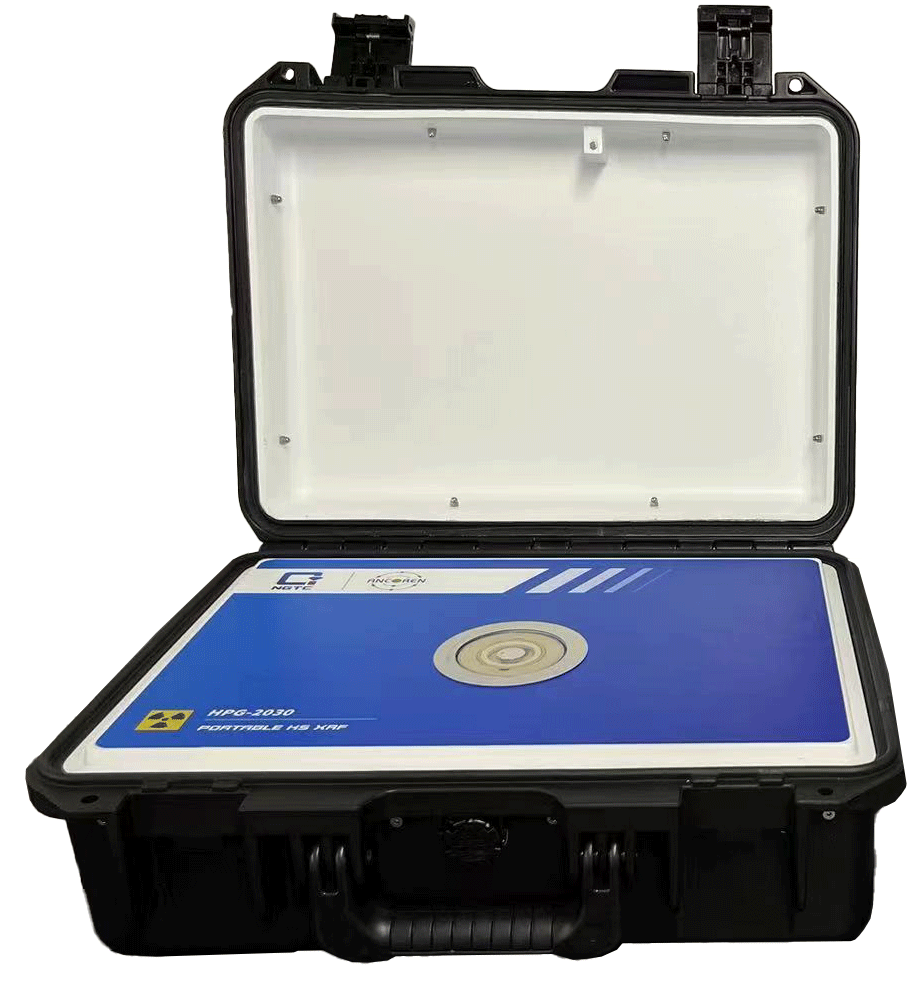

HPG-2030設(shè)備外觀圖片

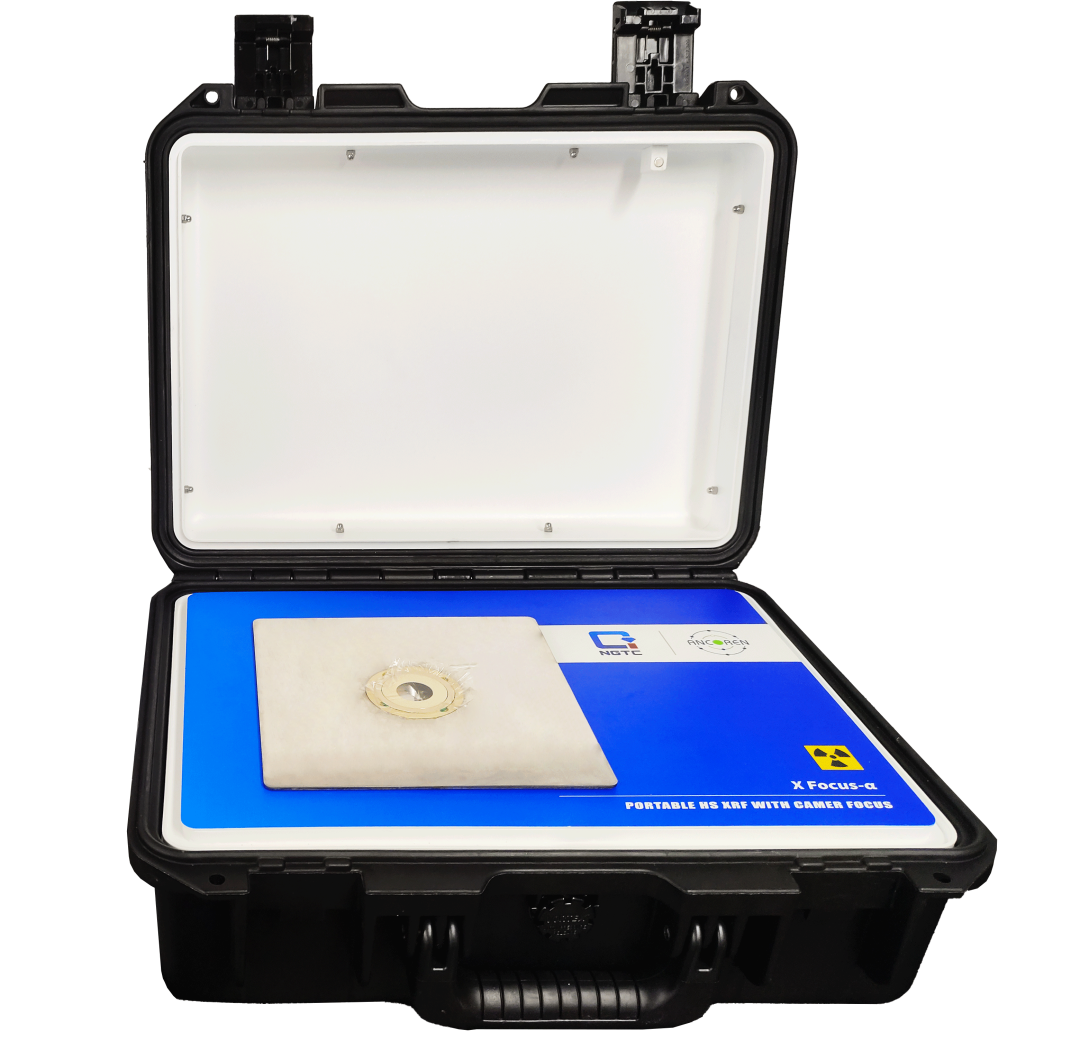

X Focus-α設(shè)備外觀圖片
貴金屬成分分析儀HPG-2030和X Focus-α均采用了全聚焦型雙曲面彎晶技術(shù)，搭載高計數(shù)率SDD能量探測器和第二代快速基本參數(shù)法，與市面常見的貴金屬測試儀器相比，在檢出限【見注釋2】、精密度、準(zhǔn)確度等方面均有顯著提升。

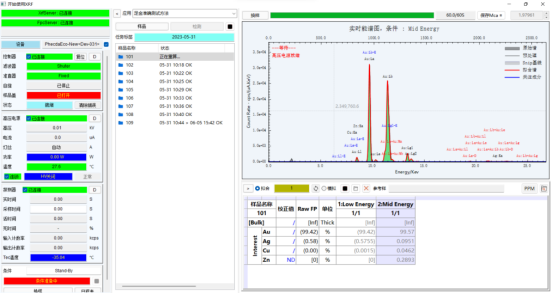

設(shè)備操作顯示界面
低檢出限、高精密度
在貴金屬測試成果上，貴金屬成分分析儀HPG-2030和X Focus-α做到了質(zhì)的突破，已實現(xiàn)可測試貴金屬中的雜質(zhì)元素的檢出限低至50mg/kg以下，部分有害元素的檢出限可達(dá)20mg/kg。而市面上常見貴金屬測試儀的檢出限通常在200mg/kg左右，靈敏度較高的為100mg/kg。

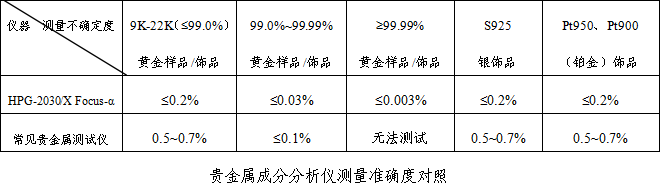

最新算法、高準(zhǔn)確度
貴金屬成分分析儀HPG-2030和X Focus-α運用最新第二代快速基本參數(shù)法計算，有效提高樣品測試準(zhǔn)確度、精準(zhǔn)度，即便在缺少標(biāo)準(zhǔn)樣品情況下，也可實現(xiàn)對雜質(zhì)元素準(zhǔn)確定量。與GB/T 9288-2019《金合金首飾 金含量的測定 灰吹法（火試金法）》【見注釋3】、GB/T 40114-2021《首飾 貴金屬含量的測定 ICP差減法》【見注釋4】、GB/T 19720-2005《鉑合金首飾鉑、鈀含量的測定 氯鉑酸銨重量法 丁峒肟重量法》【見注釋5】等化學(xué)法的比對實驗得出：結(jié)果偏差在允許范圍內(nèi)的樣品占比對樣品總數(shù)的93.5%以上。

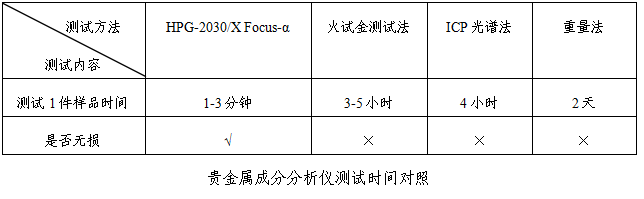

無損快速檢測、提質(zhì)增效、綠色環(huán)保
由于貴金屬成分分析儀HPG-2030和X Focus-α的優(yōu)良測試性能和無損快速的測試效果，基本能夠滿足大部分貴金屬檢驗檢測的需求，推薦企業(yè)和檢驗檢測機(jī)構(gòu)逐步增加使用該設(shè)備的頻率，減少火試金法、ICP光譜法、重量法等化學(xué)測試方法使用，減少環(huán)境污染，幫助企業(yè)減少人力、設(shè)備、場地等費用支出，提質(zhì)增效。
多種類珠寶玉石成分分析
根據(jù)兩款設(shè)備的高穩(wěn)定性和高精確度表現(xiàn)，使它們在傳統(tǒng)珠寶玉石、礦物的化學(xué)成分分析方面也具有良好的應(yīng)用，可為傳統(tǒng)珠寶玉石的鑒定和評估提供新的鑒定解決方案。比如，通過測試珍珠中的鍶、鈣、錳等元素，進(jìn)行海水珍珠與淡水珍珠的區(qū)分鑒定，也可通過測試特定元素含量來區(qū)分一些高價值彩色寶石顏色等級等等。

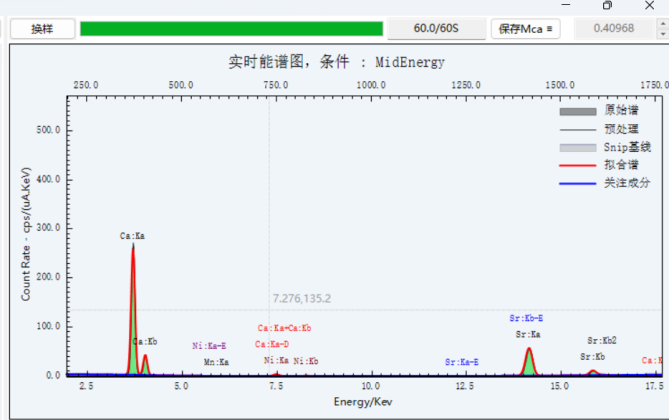

海水珍珠測試譜圖

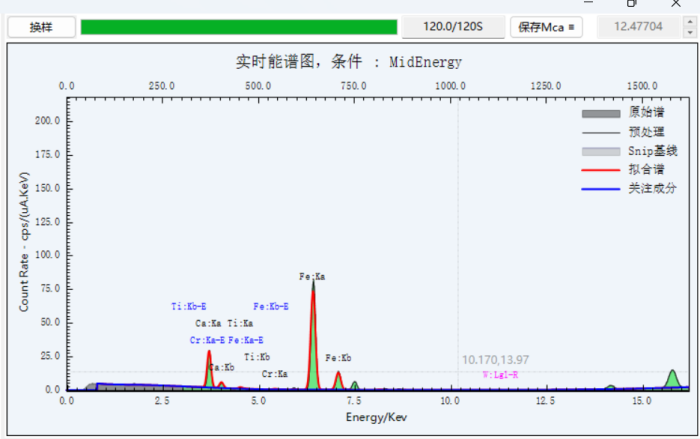

翡翠測試譜圖
便攜式設(shè)計、操作安全
為滿足隨時隨地進(jìn)行測試要求，貴金屬成分分析儀HPG-2030和X Focus-α全身采用便攜式設(shè)計，尺寸僅411mm(長)*323mm(寬)*168mm(高)，整體重量13公斤，真正實現(xiàn)即拿即用。樣品蓋與光管高壓電源聯(lián)動，具有自動鎖定功能。外殼使用可屏蔽X射線材料，儀器周圍與環(huán)境背景一致。操作簡單，使用安全。

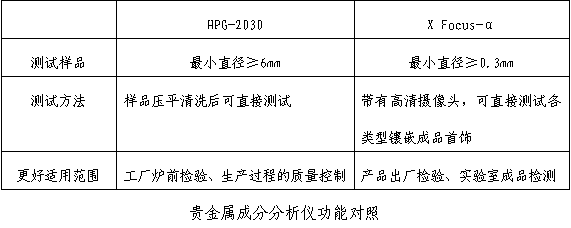

兩種型號，多場景應(yīng)用
X Focus-α配置了超高清攝像頭及3種不同尺寸的準(zhǔn)直器，可對樣品進(jìn)行不同部位的微區(qū)測試，測試樣品最小直徑可低至0.3mm，更適于測試成品首飾，滿足工藝比較復(fù)雜，需要多點位精準(zhǔn)測試的產(chǎn)品的測試需求。
HPG-2030相對于X Focus-α靈敏度更高，檢出限更低，可測試樣品最小直徑可達(dá)6mm，在工廠的爐前檢驗中有較好的應(yīng)用，能夠更好地完成高純度片料、板料等的測試。
注釋
【1】X射線熒光光譜法是一種利用X射線激發(fā)物質(zhì)后發(fā)射出的特征X射線熒光光譜分析物質(zhì)元素組成和元素含量的技術(shù)。通過該技術(shù)可以快速、準(zhǔn)確地對樣品進(jìn)行定性/定量分析，可同時測定貴金屬中主元素及多種雜質(zhì)元素，具有操作簡便、無損、快捷、成本低等優(yōu)勢，是目前在貴金屬檢測領(lǐng)域應(yīng)用最廣泛的檢測技術(shù)。
【2】檢出限：檢出限是分析測試的重要指標(biāo)之一，指的是儀器可以從樣品中檢測待測元素的最小量。檢出限越低，儀器靈敏度越高。
【3】GB/T 9288-2019《金合金首飾 金含量的測定 灰吹法（火試金法）》，在金合金樣品中加入適量的銀，以鉛作為撲收劑，在高溫的條件下，放入多孔性吸收灰皿中進(jìn)行氧化灰吹，鉛氧化物以及雜質(zhì)被灰皿吸收，金和銀滯留在灰皿中熔為貴金屬珠，待其冷卻到一定溫度，將其軋成薄片并卷成金卷，置于硝酸中將銀溶解，獲得金的質(zhì)量，同時通過在分析過程中加入標(biāo)準(zhǔn)金進(jìn)行分析對比，消除分析過程中的系統(tǒng)誤差。該方法是金合金首飾及相關(guān)制品中金含量分析的仲裁方法。
【4】GB/T 40114-2021 《首飾 貴金屬含量的測定 ICP差減法》，試樣用鹽酸和硝酸配制的混合酸溶解成試樣溶液，試樣溶液經(jīng)霧化系統(tǒng)霧化后由載氣帶入等離子體內(nèi)，在高溫和惰性氣氛中蒸發(fā)、原子化、激發(fā)和電離。記錄特征輻射的波長及強度，通過校準(zhǔn)曲線計算被測雜質(zhì)元素的含量。運用差減法，計算得到貴金屬的含量。
【5】GB/T 19720-2005《鉑合金首飾鉑、鈀含量的測定 氯鉑酸銨重量法 丁峒肟重量法》，樣品用王水溶解，使鉑以氯鉑酸銨形式沉淀出來用重量法測主鉑，用氯化亞錫比色法測定濾液中殘存的微量鉑。再將海綿鉑重新溶解，用原子吸收法或等離子體發(fā)射光譜法測定共沉淀的合金元素含量，以對計算結(jié)果進(jìn)行修正。
來源：珠寶國檢NGTC研究所微信公眾號
| 微信 | 微博 | 抖音 | APP | ||||
|
|
|
|
|
|||
珠寶國檢 中國珠寶行業(yè)網(wǎng) 珠寶國檢深圳實驗室 珠寶國檢北京實驗室 珠寶國檢集團(tuán)培訓(xùn)中心 NGTC國檢教育 國檢珠寶培訓(xùn)中心上海分校 珠寶國檢集團(tuán)培訓(xùn)中心廣州 珠寶國檢NGTC研究所
版權(quán)所有?國家珠寶玉石首飾檢驗集團(tuán)有限公司京ICP備2024047581號-2
